Shot peening de hastes de bombeio
LINHA BAR-SP
Tratamento de fadiga para hastes de poços de petróleo

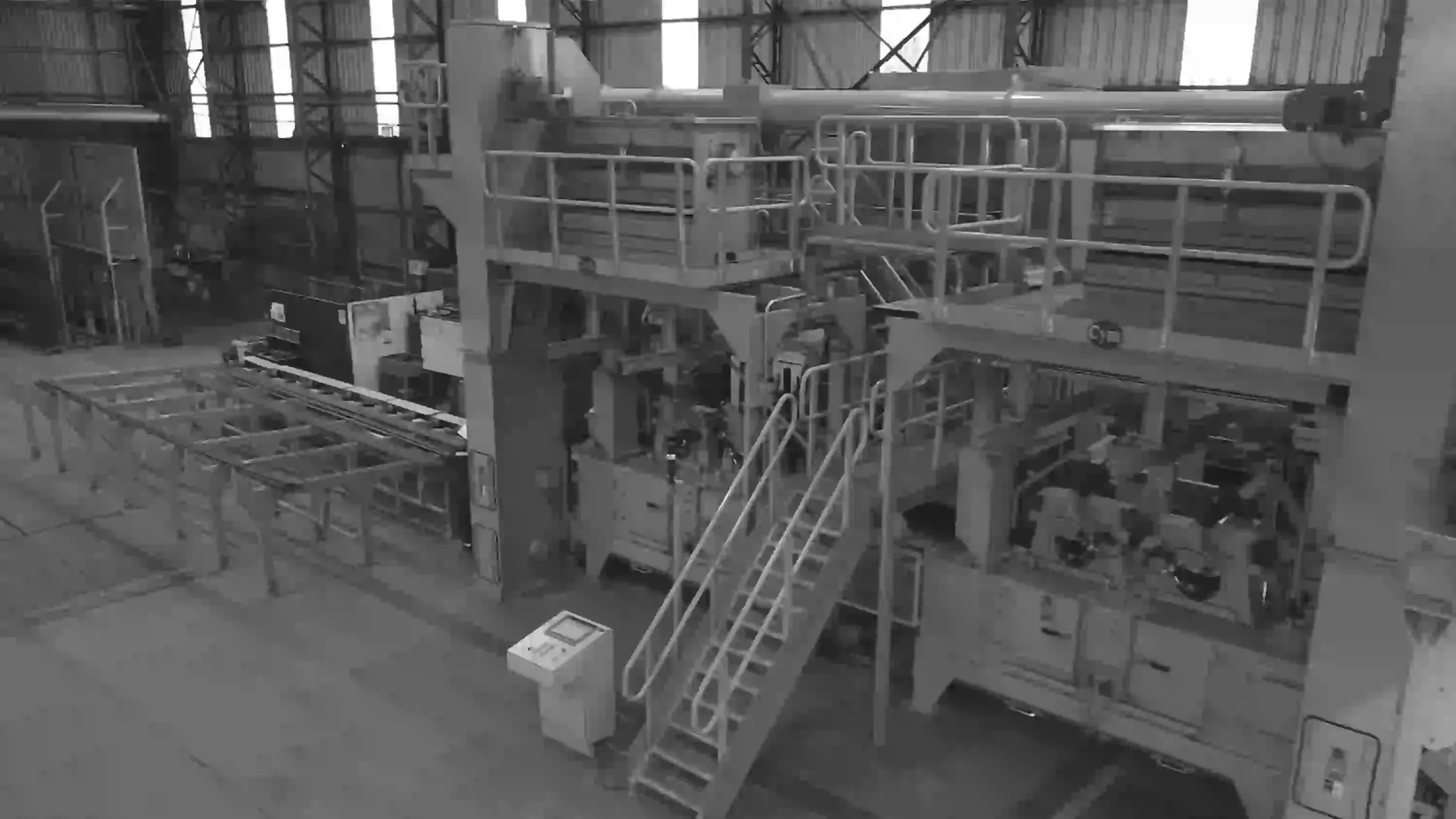

A Metalcym projeta e fabrica equipamentos de shot peening para hastes de bombeio (sucker rods) utilizadas na indústria do petróleo e gás. Os equipamentos BAR1 e BAR2 processam hastes de bombeio API de até 30' em diâmetros de 5/8" a 1½", induzindo tensões compressivas residuais que aumentam significativamente a resistência à fadiga em serviço, reduzindo as quebras em poço e estendendo a vida útil das hastes. Os equipamentos são adaptáveis a hastes de menor comprimento conforme os requisitos do projeto.
O equipamento BAR1 conta com uma turbina de jateamento centrífuga e o BAR2 incorpora duas turbinas em linha, duplicando a capacidade produtiva. As hastes avançam uma por vez sobre um transportador de rolos diablo (bicônicos). Ambos os modelos incluem controle de RPM de turbina pelo HMI com atuador elétrico para posicionamento automático da caixa de controle, regulação de fluxo de abrasivo pelo HMI e sistema de formação de cortina de granalha com controle de pressão diferencial.
Com dois equipamentos BAR1 ou BAR2 dispostos em linha é possível realizar duplo shot peening: o primeiro equipamento trabalha com alta intensidade e o segundo com baixa intensidade, processo que maximiza as tensões compressivas residuais na superfície das hastes. A Metalcym complementa os equipamentos de shot peening com sistemas completos de movimentação de hastes — cavaletes, transportadores e dosificadores — e linhas de pintura por imersão integradas.
Aplicações
Usos e processos de jateamento
Os equipamentos BAR1 e BAR2 da Metalcym cobrem os principais processos de tratamento superficial de hastes de bombeio: shot peening simples, duplo shot peening em linha, pintura por imersão e sistemas de movimentação integrados. A escolha do modelo e da configuração depende do volume de produção, do nível de intensidade requerido e da integração com a linha de fabricação do cliente.

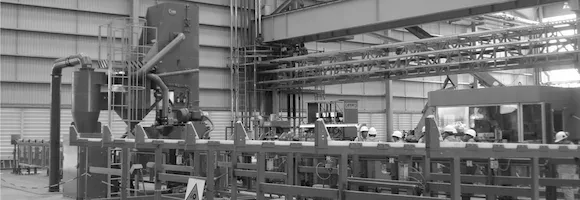

SHOT PEENING — BAR1 E BAR2
- Shot peening contínuo de hastes de bombeio API de até 30' — diâmetros 5/8" a 1½"

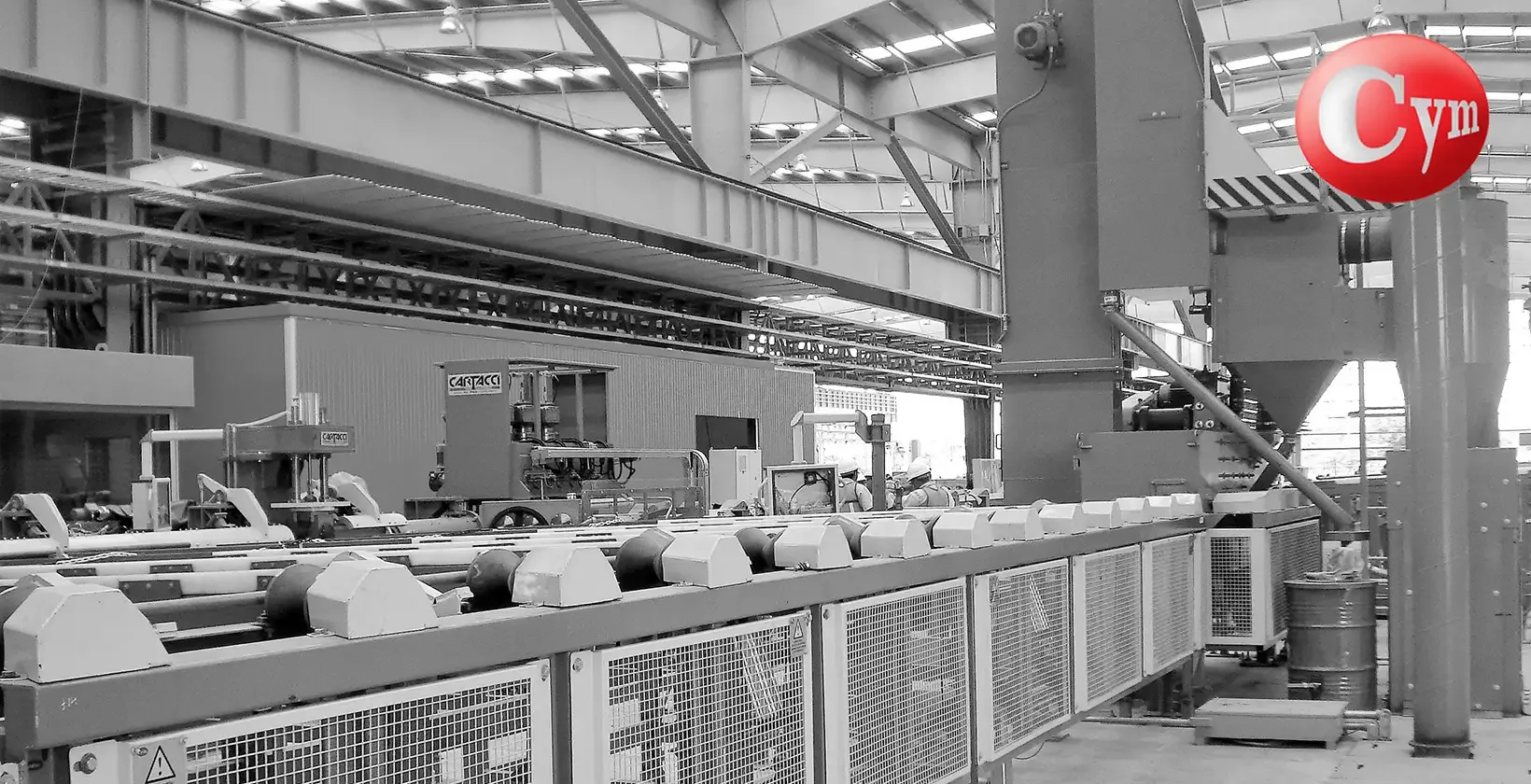

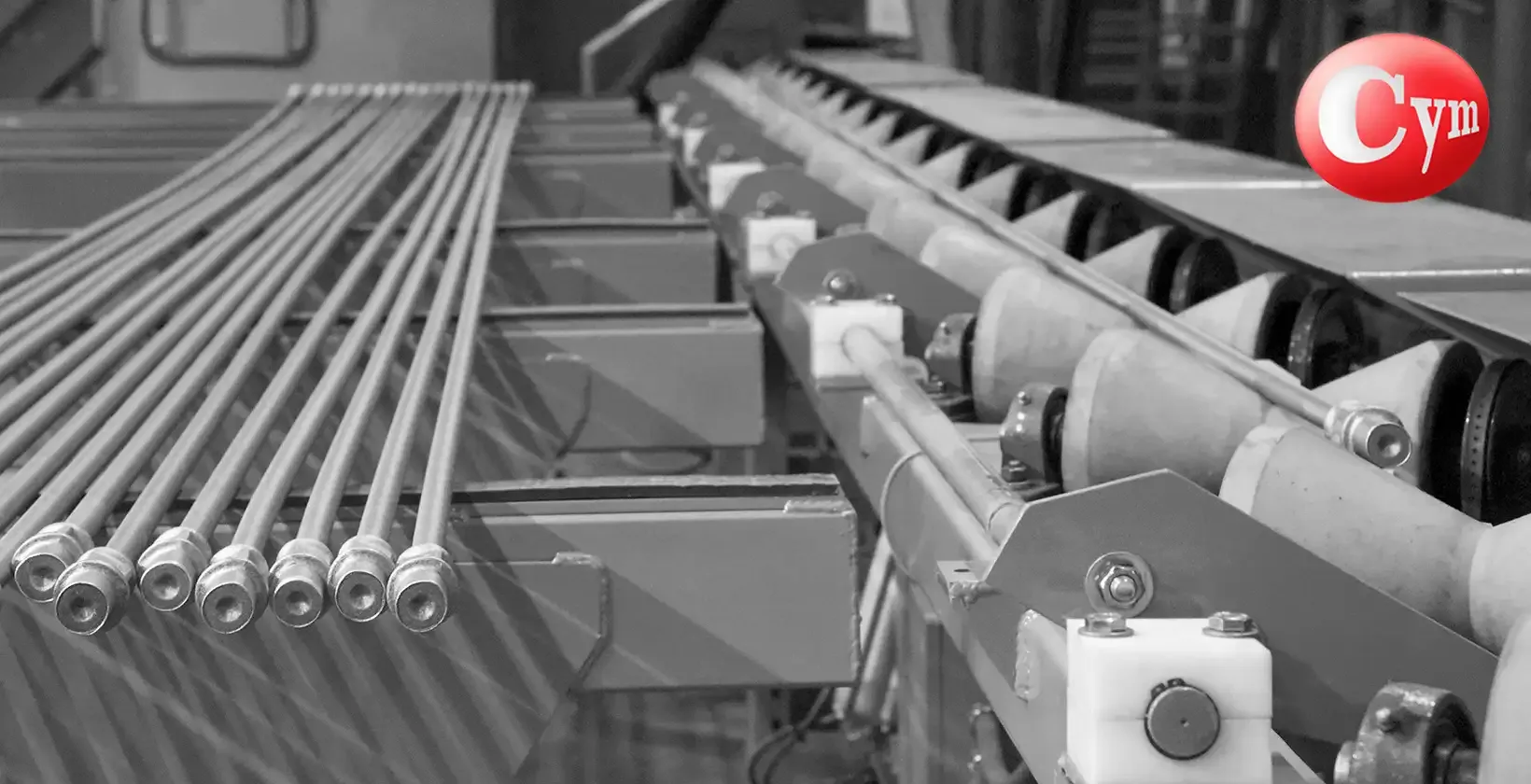

- As hastes avançam uma por vez sobre transportador de rolos diablo (bicônicos)
- Controle de intensidade por RPM de turbina pelo HMI com atuador elétrico
- Regulação de fluxo de abrasivo e sistema de cortina de granalha pelo HMI
- BAR1: uma turbina de jateamento centrífuga — BAR2: duas turbinas em linha
- Carregador automático de abrasivo incluído

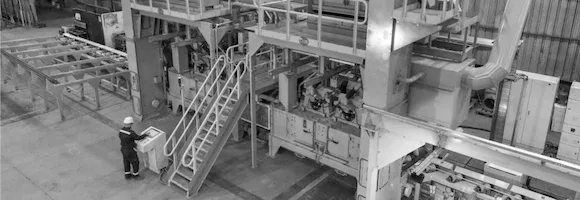

DUPLO SHOT PEENING — 2 EQUIPAMENTOS EM LINHA
- Dois equipamentos BAR1 ou BAR2 em linha para duplo shot peening em uma única passagem
- Primeiro equipamento: alta intensidade — tensões compressivas profundas na haste
- Segundo equipamento: baixa intensidade — acabamento superficial final controlado
- Maximiza as tensões compressivas residuais na superfície das hastes
- Tratamento de referência para fabricantes de sucker rods de alta exigência
- Configuração flexível: BAR1+BAR1, BAR2+BAR2 ou BAR1+BAR2 conforme projeto

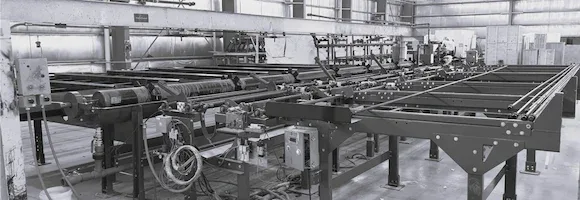

LINHA DE PINTURA POR IMERSÃO

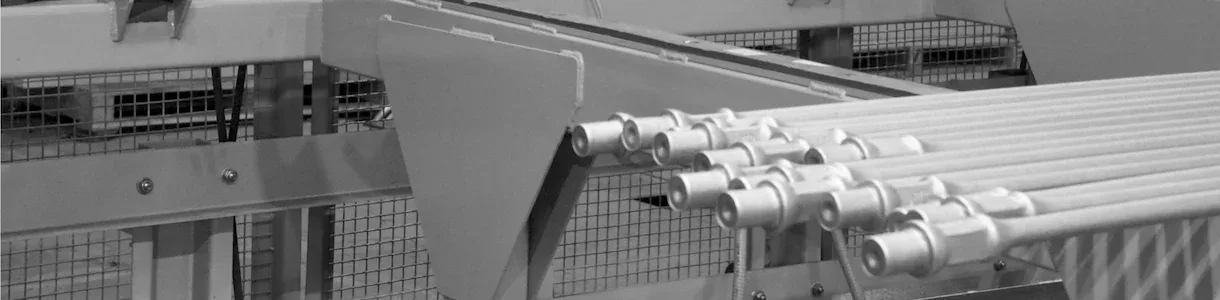

- Após o shot peening, as hastes passam pela linha de pintura por imersão
- Um rolo giratório com estrelas dosifica as hastes uma por vez
- Cada cavidade da estrela recebe uma haste, a submerge na cuba de tinta inferior e a eleva pelo lado de saída já pintada
- Cobertura uniforme de toda a superfície da haste com tempo de imersão controlado
- Integrável com os equipamentos BAR1 e BAR2 como sistema chave na mão

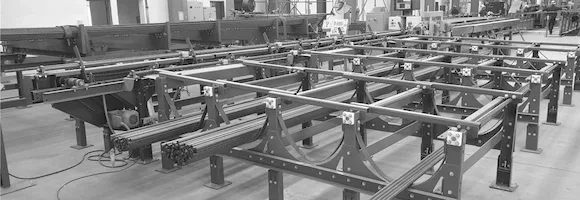

SISTEMAS DE MOVIMENTAÇÃO
- Cavaletes de acumulação e transferência para hastes de até 30'
- Transportadores de rolos diablo projetados para o manuseio de sucker rods
- Dosificadores de entrada no equipamento de shot peening
- Adaptáveis a hastes de menor comprimento conforme projeto
- Todos os componentes integrados com os equipamentos BAR1 e BAR2
- Sistema completo projetado sob medida para cada projeto
SELEÇÃO DE EQUIPAMENTO
O que você precisa jatear? Encontre seu equipamento
| PROCESSO / CONFIGURAÇÃO | BAR 1 | BAR 2 | 2 EQUIPAMENTOS EM LINHA |
|---|---|---|---|
| Adaptável a hastes de menor comprimento | ✔ | ✔ | ✔ |
| Sistema com cavaletes e transportadores integrados | ✔ | ✔ | ✔ |
| Sistema com linha de pintura por imersão | ✔ | ✔ | ✔ |
| Shot peening simples — hastes API até 30' | ✔ | ✔ | |
| Shot peening — maior capacidade produtiva | ✔ | ||
| Duplo shot peening alta+baixa intensidade | ✔ | ||
| Tratamento de referência alta exigência | ✔ |
CONTINUE EXPLORANDO
Equipamentos e conteúdo relacionado
PERGUNTA FREQUENTE
Por que se faz shot peening nas hastes de bombeio?
Como a compressão residual retarda a fadiga e a corrosão-fadiga no fundo do poço
Ler mais
pergunta frequente
Shot peening simples ou duplo em hastes de bombeio?
Quando a segunda passada se justifica pela exigência de fadiga do poço
Ler mais
PERGUNTAS FREQUENTES

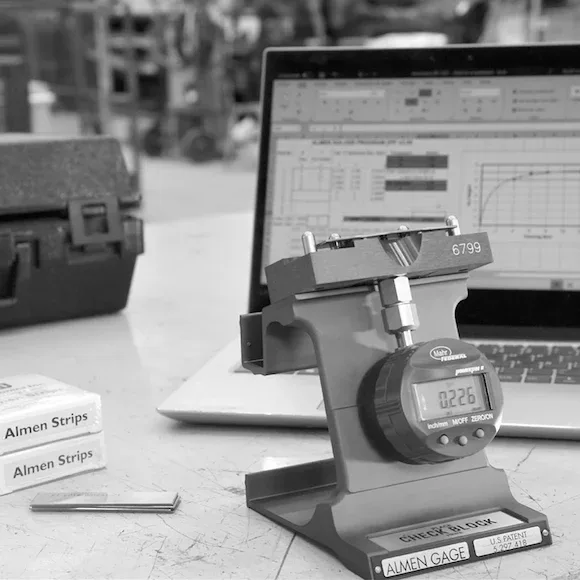

O que é o ensaio com placa Almen e como se faz?
