CASO DE SUCESSO - MEXICO
Jateadoras túnel para ferramentas forjadas e pás na Truper, México

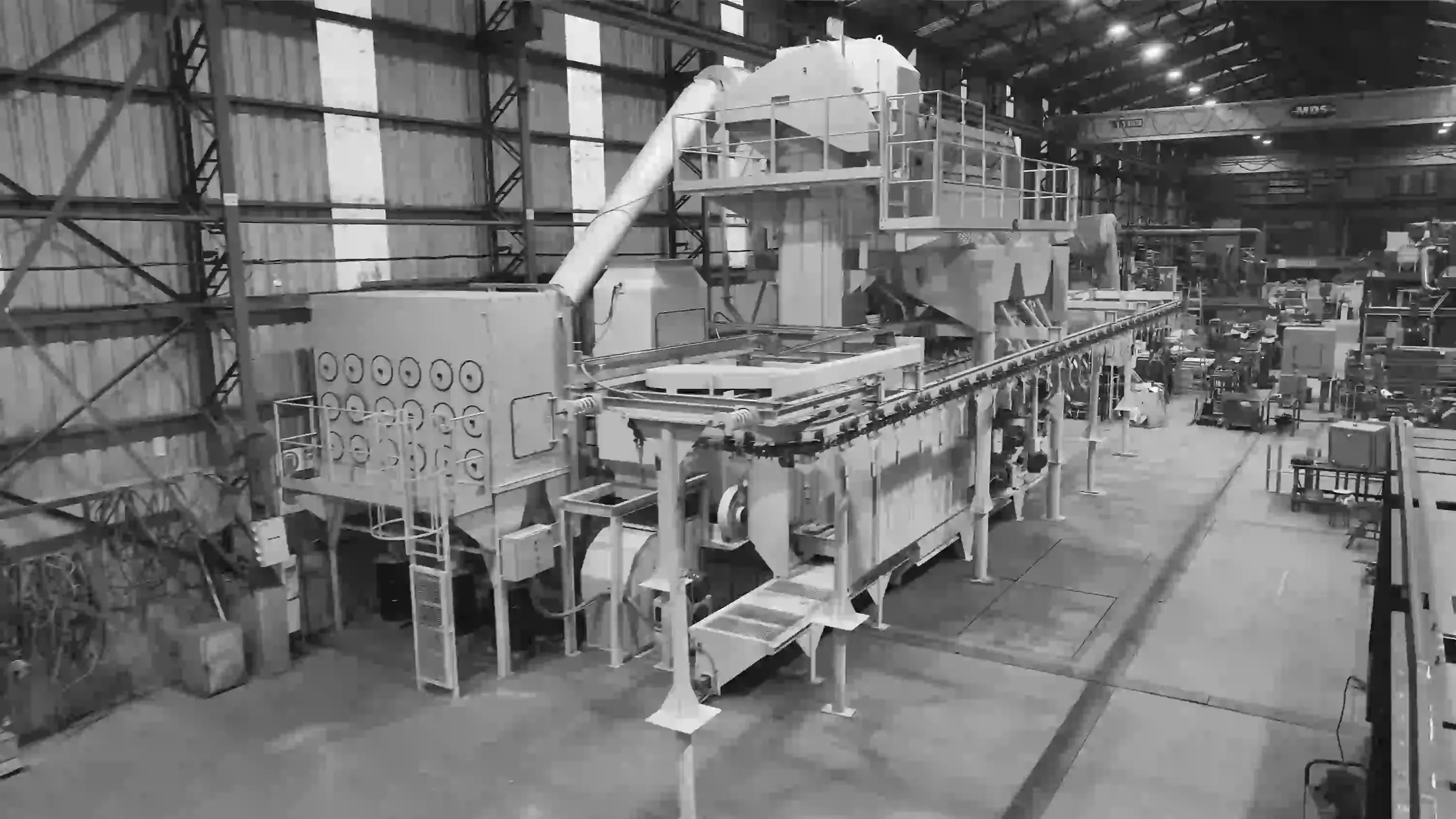

A Truper fabrica ferramentas manuais em sua planta de Jilotepec, no Estado do México. Desde 2014 jateia suas ferramentas forjadas em um túnel CYM e, em 2021, somou mais dois: um para a linha de forja e outro para a linha de pás. São três equipamentos da linha EST-TUN e 28 turbinas de 30 HP trabalhando em contínuo.
O desafio
As ferramentas saem da forja e do revenimento com carepa e precisam chegar limpas à pintura. São peças de formatos muito diferentes, processadas penduradas, em alto volume e sem parar a linha.
Duas condições definiram os equipamentos:
• Integrar-se ao que já existia. O primeiro túnel teve de trabalhar com o transportador da linha de pintura da Truper, sincronizando as velocidades dos dois transportadores. Na linha de pás, a jateadora ficou entre o forno de revenimento e a cabine de pintura.
• Dois trabalhos diferentes. Na forja, o jateamento é de limpeza. Nas pás, o tratamento de superfície é mais exigente. Por isso os túneis de forja têm 8 turbinas e o de pás, 12.
A solução

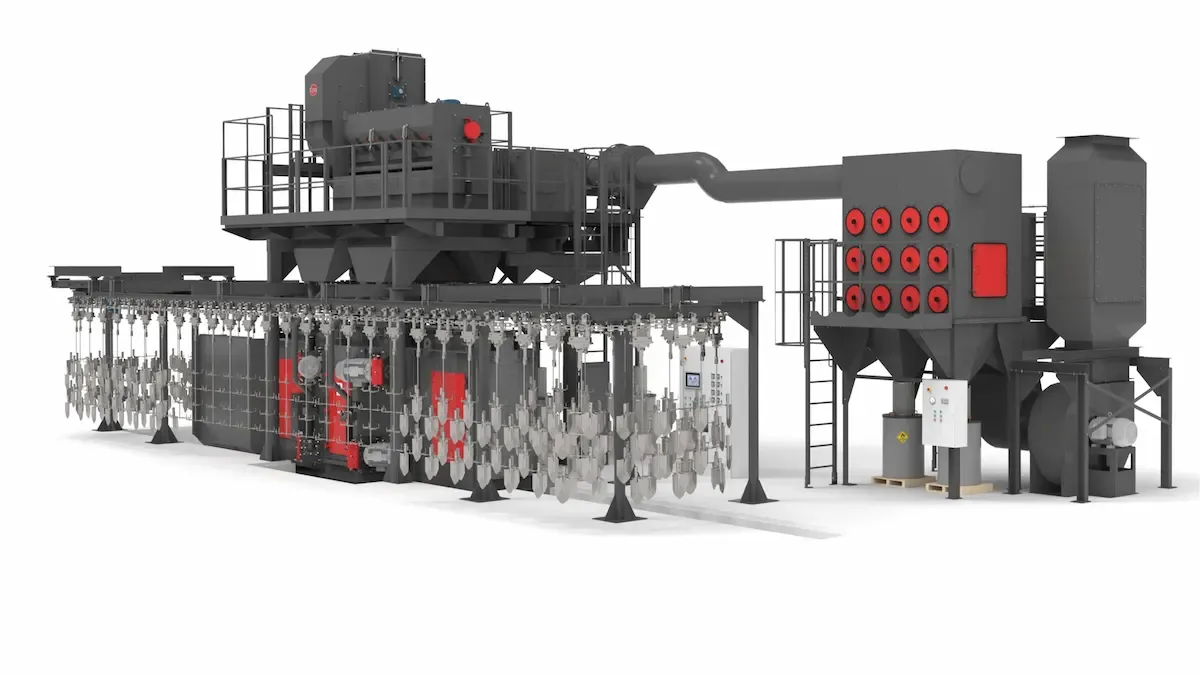

Três túneis de passagem contínua com transportador aéreo e uma seção de passagem estreita e alta —0,5 m de largura por 1,2 a 1,3 m de altura—, pensada para ferramentas penduradas. É uma configuração sob medida, menor que os modelos de catálogo da família.
| Forja (2014) | Forja (2021) | Pás (2021) | |
|---|---|---|---|
| MODELO | EST 5x13 – 8TR | EST 7x14 – 8TR 30 HP | EST 7x14 – 12TR 30 HP |
| TURBINAS | 8 × 30 HP | 8 × 30 HP | 12 × 30 HP |
| TRABALHO | Limpeza | Limpeza | Tratamento de superfície |
| COLETOR DE PO | CART 24 C | CART 24 C | CART 36 C |
Os três têm revestimento duplo na zona de impacto —aço manganês e ferro fundido de alto cromo—, vestíbulos de entrada e saída com cortinas de borracha, recuperação de granalha com elevador de canecas e separador, e carregador automático de abrasivo. O transportador dos equipamentos de 2021 tem 44 m de percurso e ganchos para 200 kg cada um.
O túnel de pás soma controle pela IHM, inversor de frequência em cada turbina, sensor de vibração com aviso na tela, ajuste automático da cortina de granalha e comunicação para assistência remota.
Na forja trabalha-se com granalha de aço esférica. O pó dos três equipamentos é captado por coletores de pó tipo cartucho.
Um dispositivo de carga sob medida

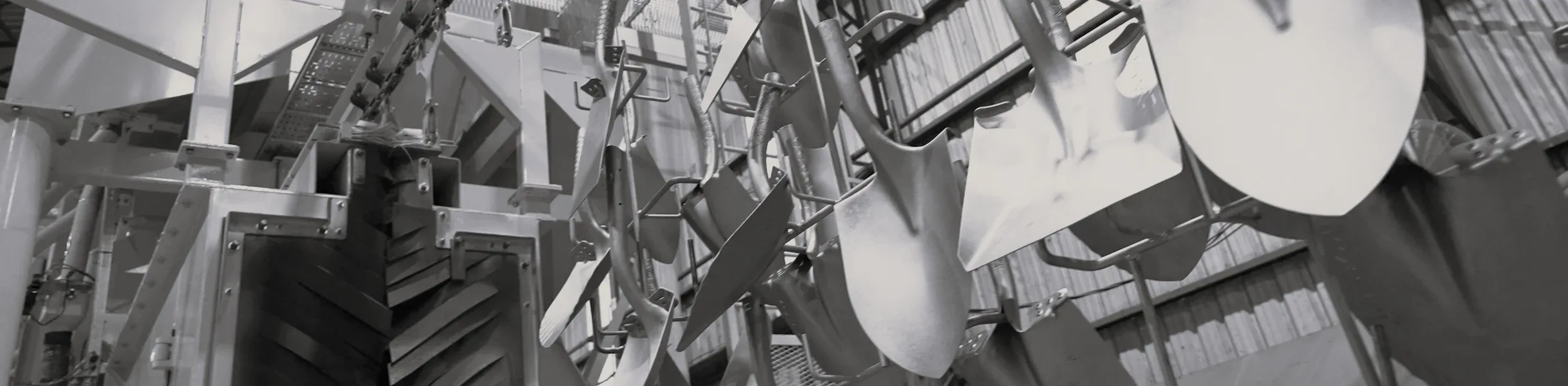

Na linha de pás, a produção depende de quantas peças cabem por gancheira sem fazer sombra umas às outras. Durante os testes projetamos um dispositivo de carga que aceita pás de diferentes tamanhos, junto com uma nova regulagem do jato das turbinas, para carregar mais peças por metro de transportador sem abrir mão do acabamento.
Com essa configuração, os testes indicaram uma capacidade de 17.000 a 51.000 pás por dia em dois turnos, conforme o tamanho da pá.
Testado antes de embarcar
Os dois equipamentos de 2021 foram testados em nossa fábrica antes do embarque, com engenheiros da Truper presentes e com as próprias peças. Foram verificados os componentes em relação ao orçado, os sistemas de controle e o jateamento, e os últimos ajustes antes do envio ficaram registrados por escrito.
O túnel de forja de 2021 incorporou o aprendizado de sete anos de operação do primeiro.
Sete anos depois, de novo CYM
A Truper operou o primeiro túnel desde 2015 e, quando precisou ampliar, voltou à CYM para mais dois equipamentos. Hoje são três túneis CYM na mesma planta.
VIDEOS

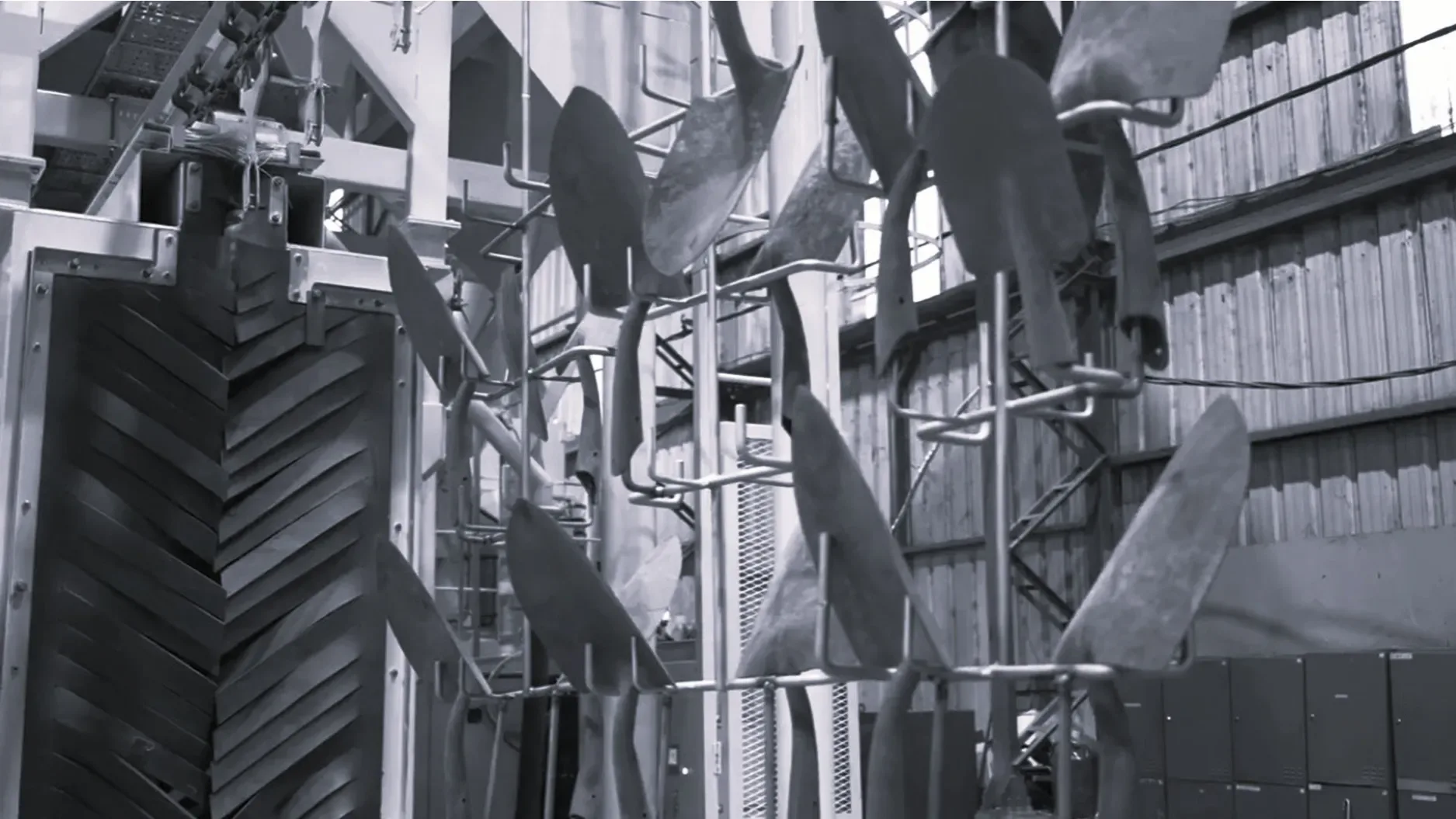

Equipamentos em ação
