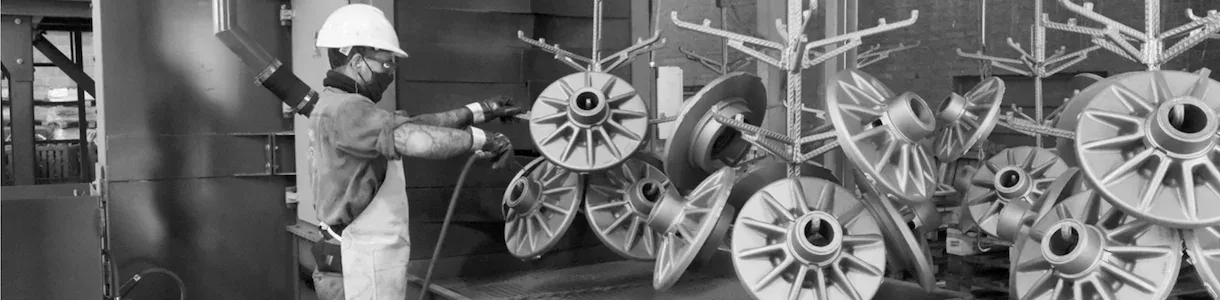

Túnel de ganchos e jateadora de esteira rotativa para a Fundição Gatti, Argentina

Uma fundição produz peças de tamanhos e formatos muito diferentes, e todas saem do molde com areia aderida. As grandes ou as que não podem sofrer impacto não podem ser tamboreadas: precisam ir penduradas. As pequenas, em quantidade, são melhor processadas a granel.
E há um problema próprio da fundição: a areia de moldagem que entra com as peças se mistura com a granalha, a contamina e desgasta o equipamento.

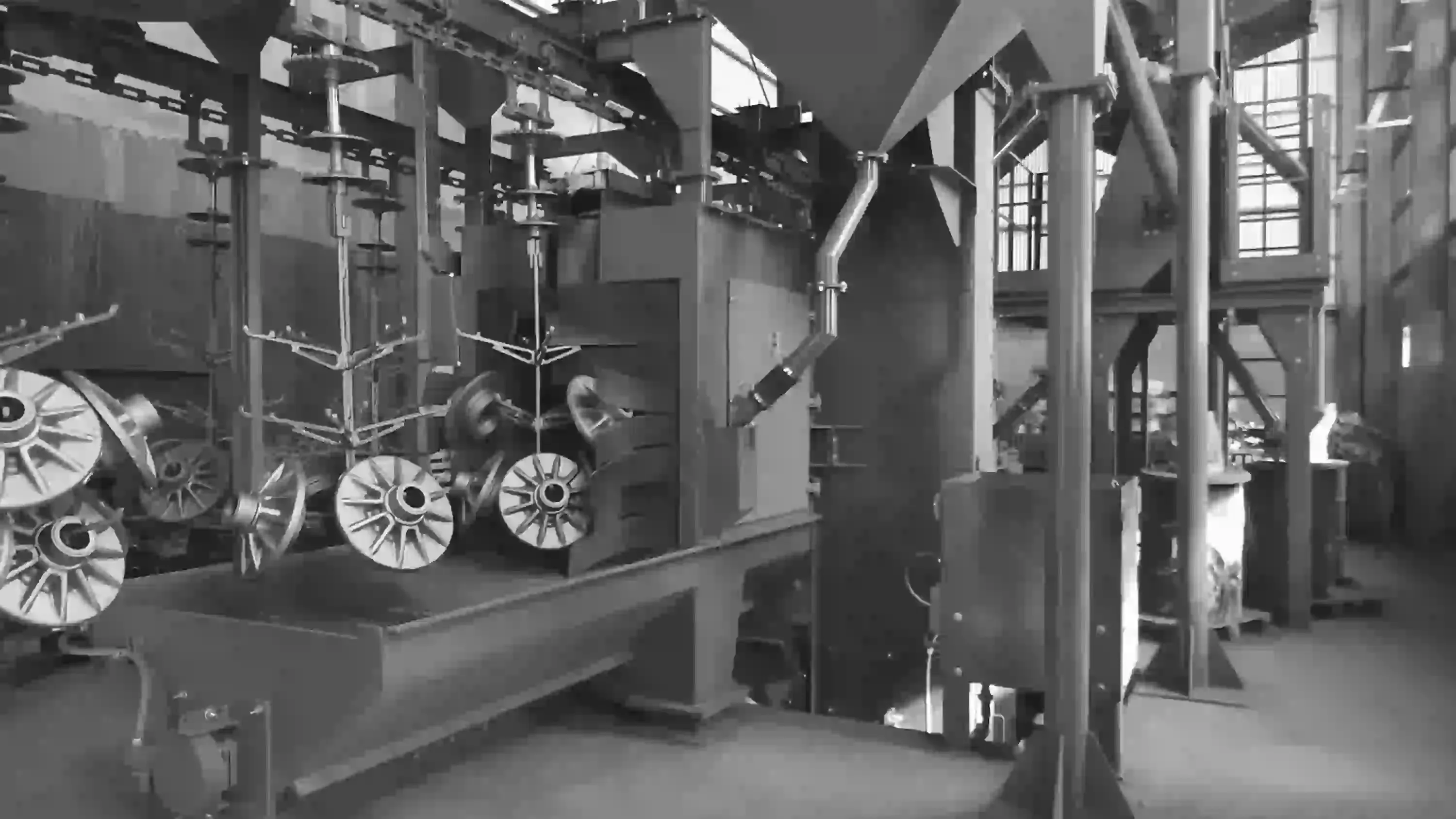

O túnel avança por etapas: a carga e a descarga são feitas com o transportador parado, e cada gancho gira e para em três posições em frente às turbinas para que o jato alcance toda a peça. Tem revestimento duplo de manganês e alto cromo, e vestíbulos com cortinas de borracha na entrada e na saída.

A esteira recebe a carga de um carregador hidráulico que despeja um contêiner completo de até 1.800 kg. A esteira faz as peças girarem sob as duas turbinas e, ao terminar, inverte o giro para descarregá-las sobre um transportador vibratório, que separa a granalha e a devolve ao equipamento.

Os dois equipamentos têm o mesmo sistema de limpeza de abrasivo, pensado para fundição:

• Separador magnético que retira a areia de moldagem da granalha.
• Cortina de granalha com regulagem automática por sensores, com alarme na tela.
• Válvulas de granalha com atuador elétrico, que ajustam a carga de abrasivo de cada turbina conforme a amperagem definida na tela.

Com a granalha limpa e cada turbina trabalhando a plena carga, o jateamento é uniforme e o desgaste do equipamento diminui. O pó é captado por coletores de pó tipo cartucho

Depois de um ano operando o túnel, a Gatti escolheu novamente a CYM para sua segunda jateadora. Hoje os dois equipamentos trabalham em sua planta de Pilar.
