produtos

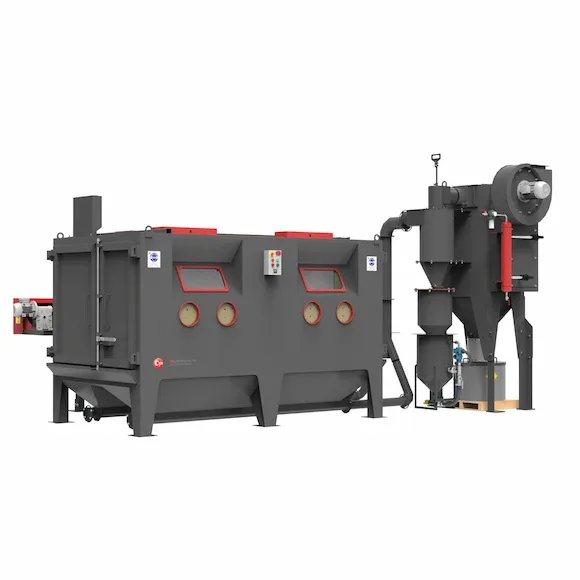

Gabinetes de pressão dupla cabine
Linha CY-P-DOBLE
Duas cabines opostas para peças longas
Os gabinetes de pressão dupla cabine Metalcym são projetados para o jateamento e shot peening de peças longas — eixos, drive shafts, tubos e barras — que não podem ser processadas em gabinetes de cabine simples. A dupla cabine permite trabalhar com dois operadores simultaneamente ou instalar sistemas de movimentação e manipulação automática de bicos adaptados ao tipo de peça e processo requerido. O separador ciclônico garante a classificação do abrasivo com máxima eficiência, mantendo a qualidade do abrasivo em cada ciclo para processos de shot peening e acabamentos de precisão.
- Dupla cabine para peças longas — eixos, drive shafts, tubos, barras e perfis de grande comprimento
- Dois operadores simultâneos ou sistema manipulador automático de bicos conforme processo
- Separador ciclônico — máxima classificação do abrasivo para shot peening e acabamentos de precisão
- Coletor de cartuchos de alta capacidade CART2 (4 HP) ou CART4 (7,5 HP) conforme tamanho do gabinete
- Sistemas de movimentação de peça opcionais: mesa giratória, sistema de rotação de eixos ou outros conforme requisito
- Sistema manipulador automático de bicos opcional para shot peening e jateamento controlado
- Controles opcionais: Magna-Valve para fluxo de abrasivo, regulação de pressão de trabalho e medição de nível de abrasivo no silo

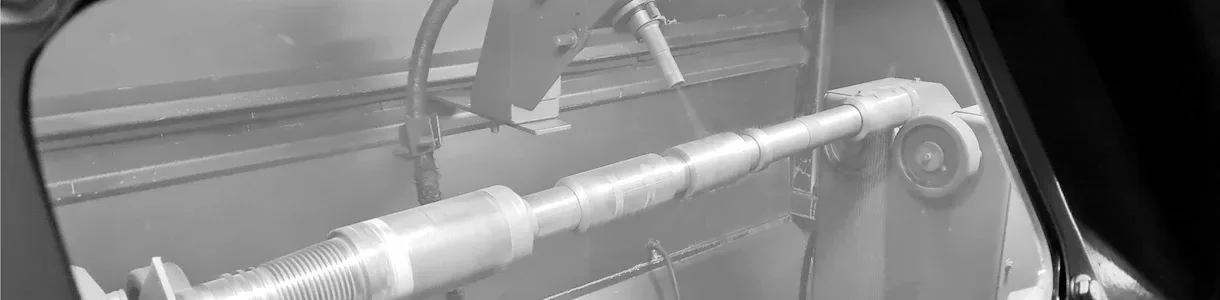

- Aplicações: shot peening de eixos drive shaft e cabeçote RSS, jateamento de roscas de tubos de perfuração, peças de geometria complexa e grande comprimento
ESPECIFICAÇÕES TÉCNICAS
Modelos e capacidades
| MODELOS | DIMENSÕES (MM) | COLETOR DE PÓ | PROJEÇÃO | |||||
|---|---|---|---|---|---|---|---|---|
| PORTA DE CARGA | EQUIPAMENTO | MODELO | HP | BICO | AR m3/min | |||
| FRENTE | PROF. | ALTURA | ||||||
| CY 1210 P-CART2 | 800 X 800 | 1350 | 2340 | 2460 | CART 2 | 4 | Ø 5 Ø 6 | 1.5 2.5 |
| CY 3517 P-CART4 | 1500 X 1200 | 5000 | 3800 | 2900 | CART 4 | 7.5 | Ø 5 Ø 6 | 1.5 2.5 |
| CY 1210 SG-2400 | 450 X 450 | 1800 | 700 | 700 | CART 1 | 1.5 | Ø 5 Ø 6 | 1.5 2.5 |
Nota: (1) Valores para pressões de 7 Kg./cm² - (2) Caso o equipamento que você necessita não seja encontrado neste catálogo, entre em contato com nosso departamentos comercial ou de engenharia, que poderão ajudá-lo a desenvolver o equipamento que melhor se adapta às suas necessidades, buscando a redução de seus custos operacionais e aumentando a rentabilidade. em seus sistemas de produção.
