Jateadora de perfis
com turbinas inclinadas

produtos

Jateadora de perfis com turbinas inclinadas

Voltar para Perfis, Chapas e Estruturas Metálicas

LINHA PER-I

Jateamento de matéria-prima e estruturas simples em passagem contínua

Equipamento de jateamento automático de passagem contínua projetado para preparação superficial de matéria-prima e estruturas soldadas simples. As peças avançam sobre rolos pela câmara de jateamento, equipada com 4 turbinas centrífugas dispostas em posição inclinada, gerando impacto multidirecional sobre a peça e cobertura uniforme em geometrias de seção composta.

Adequada para o processamento de matéria-prima e estruturas soldadas simples, spools e perfis de seção composta em um mesmo equipamento.
4 turbinas em posição inclinada para impacto multidirecional em geometrias que as configurações a 90° não alcançam eficientemente
Transportador de rolos para peças apoiadas diretamente ou montadas sobre dispositivos de suporte.
Velocidade de avanço regulável e potência adaptável ao requerimento de produção.
Integrável com linhas de fabricação estrutural e preparação superficial prévia à pintura ou revestimento.

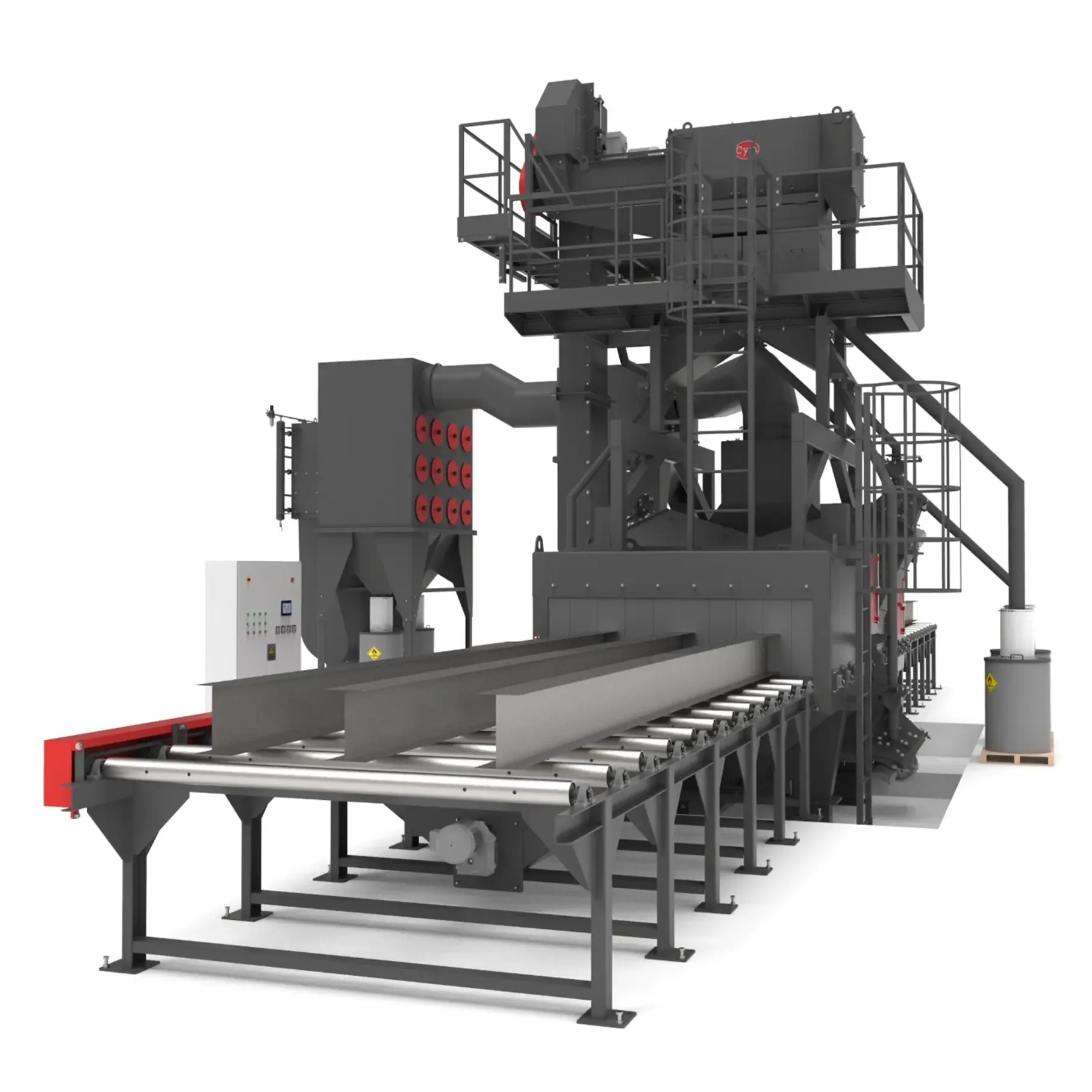

Jateadora de perfis e estruturas com turbinas inclinadas

ESPECIFICAÇÕES TÉCNICAS

Modelos e capacidades

MODELO	SEÇÃO EFETIVA		PASSAGEM MAXIMMA		TURBINAS	HP	VELOCIDADE m/min
MODELO	LARGURA	ALTURA	LARGURA	ALTURA	TURBINAS	HP	VELOCIDADE m/min
PER I 08X17	600mm 24"	1500mm 60"	800mm 31"	1700mm 67"	4	10-30	0.3-2
PER I 11X13	1000mm 40"	1000mm 40"	1100mm 43"	1300mm 50"	4	10-30	1-2
PER I 13X14	1250mm 50"	1250mm 50"	1300mm 51"	1400mm 55"	4	10-30	1-2
PER I 21X08	2000mm 78"	600mm 24"	2100mm 80"	800mm 31"	4	10-30	1-2

Notas: As dimensões máximas de passagem da peça e a velocidade de produção podem ser adaptadas conforme a necessidade específica do cliente. A produção dos equipamentos varia de acordo com a potência das turbinas instalada, a quantidade de carepa, tintas e óxidos, e o grau de acabamento desejado no jateamento.

CONTINUE EXPLORANDO

Equipamentos e conteúdo relacionado

Jateamento de perfis e estruturas metálicas

ARTIGO TÉCNICO

Jateamento de perfis e estruturas metálicas

Duas etapas do processo: matéria-prima antes de fabricar e estrutura terminada antes de pintar

Que grau de preparação de superfície preciso?

PERGUNTA FREQUENTE

Que grau de preparação de superfície preciso?

Como escolher o grau conforme o revestimento e o ambiente

Corrosão no aço e o papel do jateamento

informe técnico

Corrosão no aço e o papel do jateamento

Como a preparação de superfície prolonga a vida útil do aço

Instalações

Equipamentos em operação

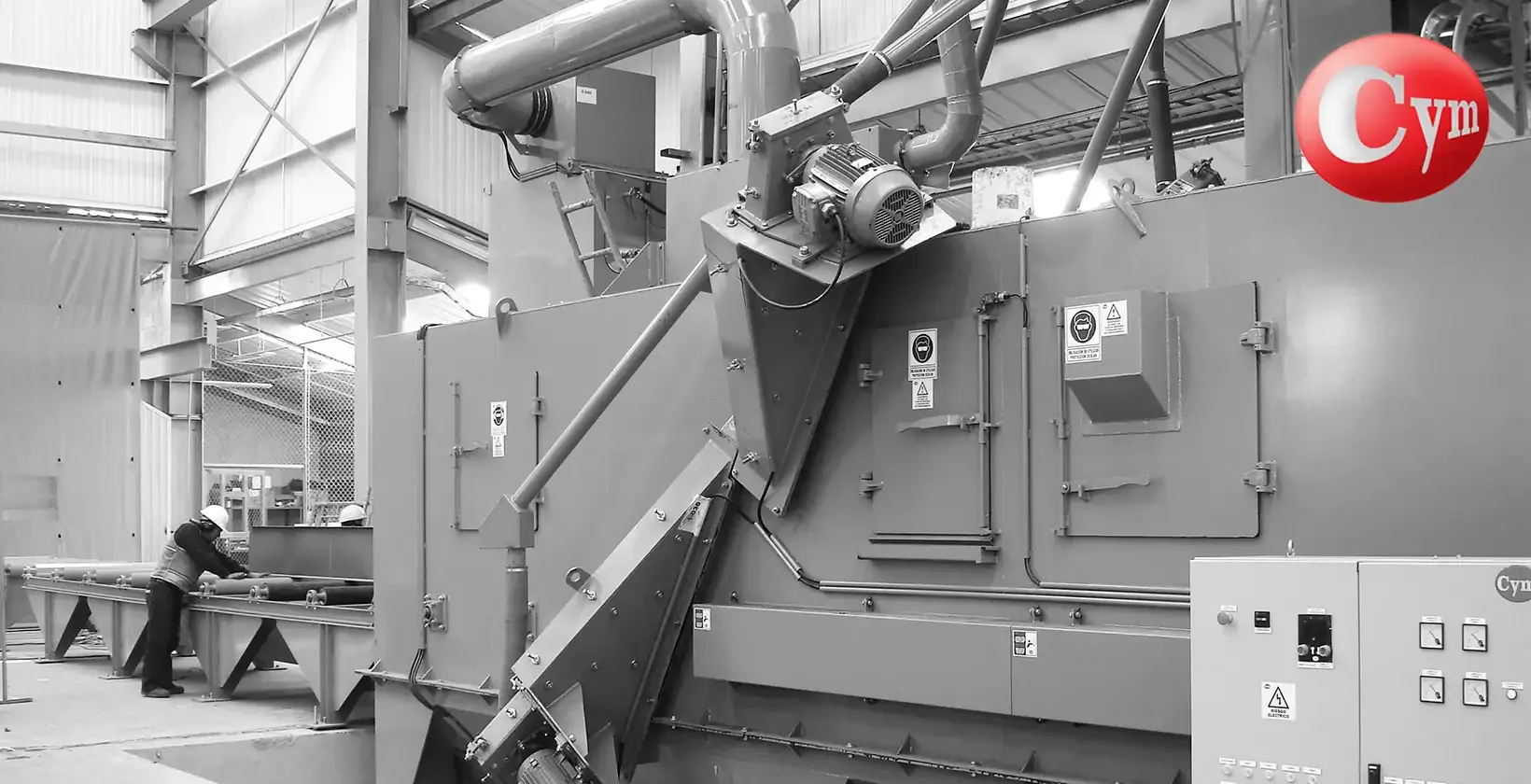

Vista lateral PER-I 13x14 CYM – turbinas inclinadas, seção 1.300×1.400 mm, cobertura em 6 faces · Esacero, Equador

Vista do transportador de entrada da PER-I 21x8 – seção de passagem 2,1 m × 0,8 m – CYM Materiais

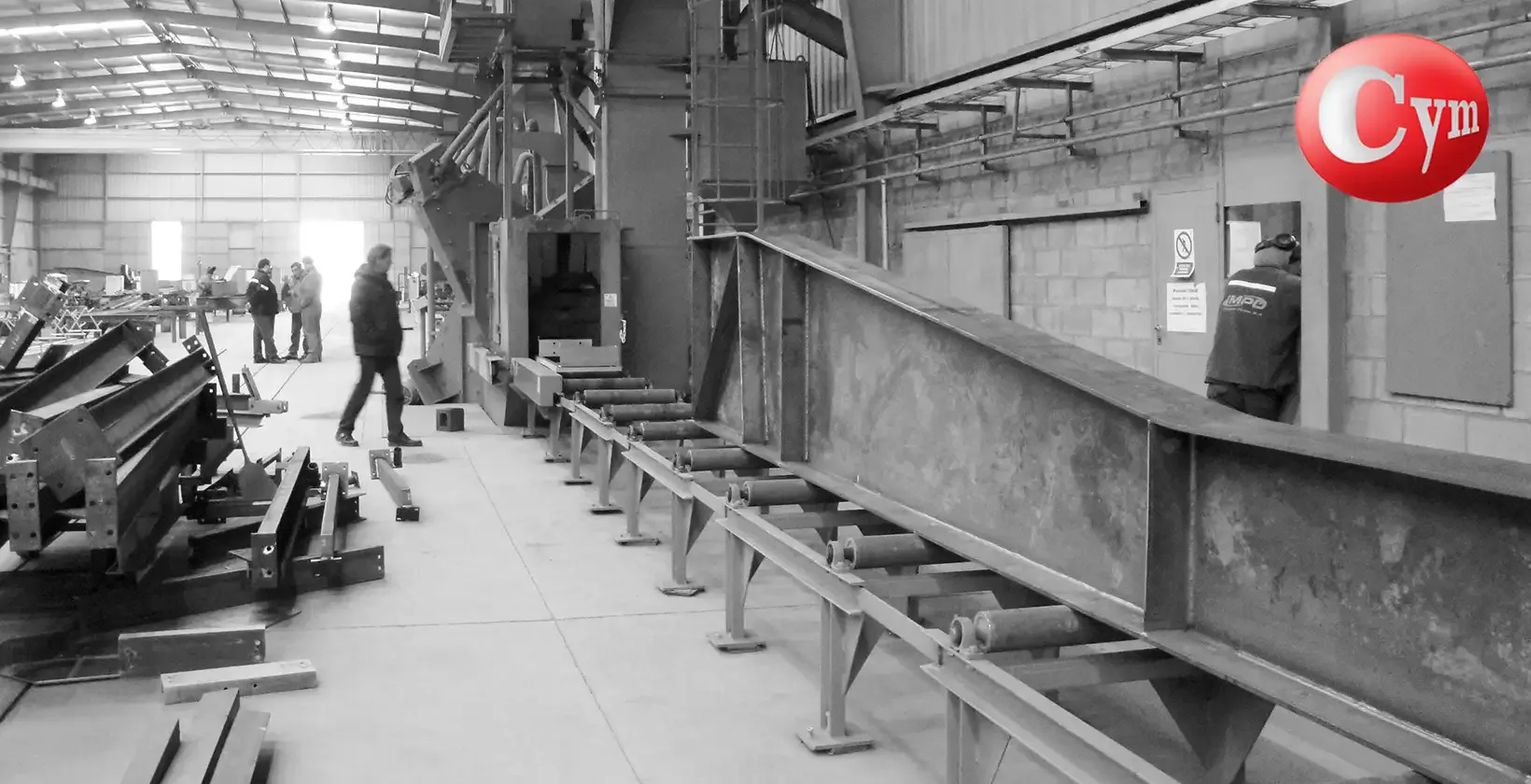

Entrada de viga de galpão industrial na granalhadora PER-I 8x17 com 4 turbinas de 15HP – CYM Materiais

Tubo estrutural jateado na saída da PER-I 13x14 – superfície Sa 2,5 – CYM Materiais

Granalladora CYM PER 20x05I — 4 turbinas de 30 HP — Andamios Atlas Mexico Granallado continuo de tubos y perfiles para andamios a alta velocidad de avance

Viga de galpão industrial jateada no transportador de saída – PER-I 11x13 CYM Materiais

Videos

Equipamentos em ação

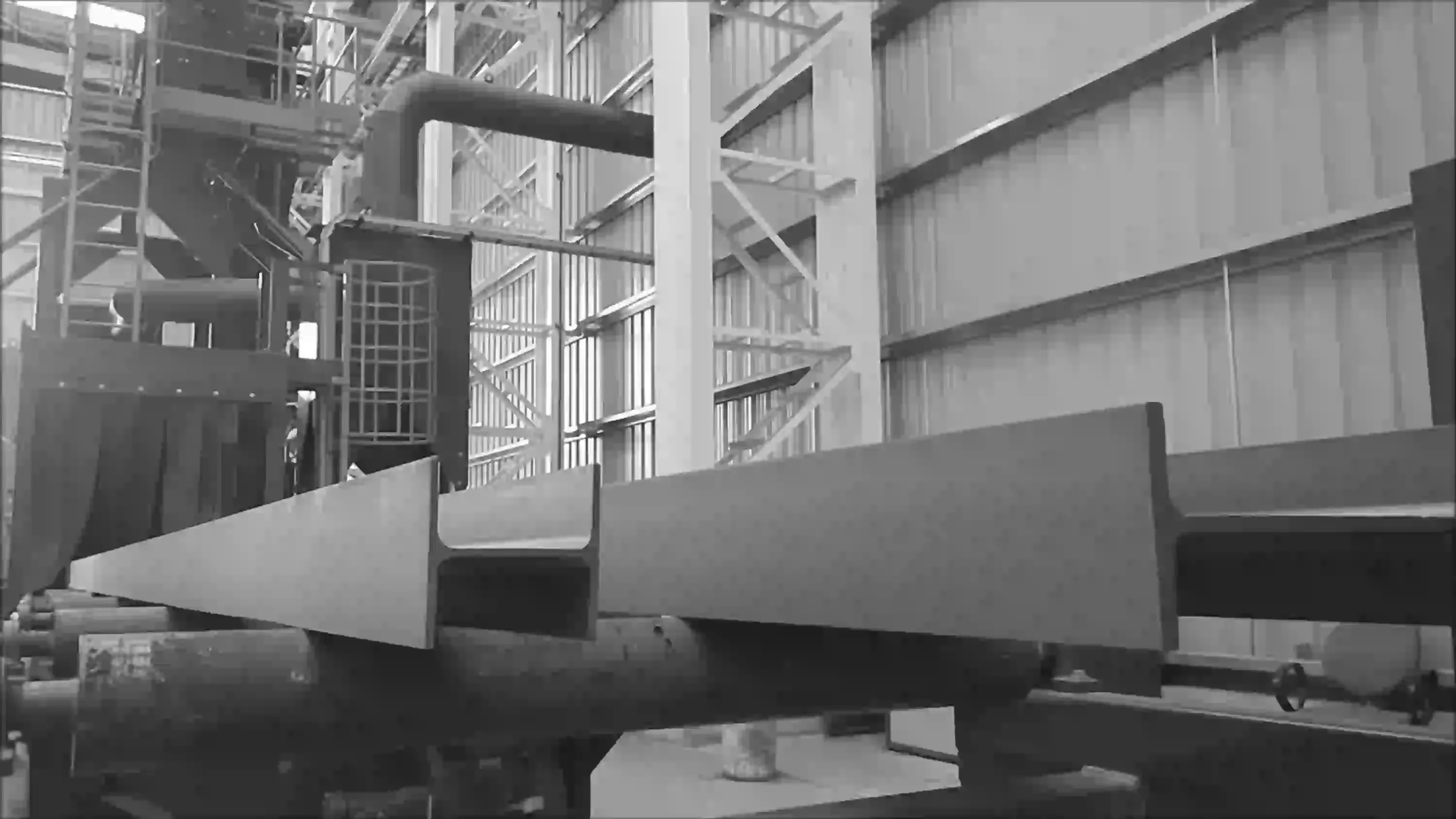

Jateadora PER-I 12x12 — 4 turbinas inclinadas
